GPS陶瓷天线原理与应用

影响GPS陶瓷天线性能的主要是以下几个方面: 　　

 1、银层：陶瓷天线表面银层可以影响天线共振频率。理想的GPS陶瓷片频点准确落在1575.42MHz，但天线频点非常容易受到周边环境影响，特别是装配在整机内，必须通过调整银面涂层外形，来调节频点重新保持在1575.42MHz。因此GPS整机厂家在采购天线时一定要配合天线厂家，提供整机样品进行测试。 　　

2、 陶瓷片：陶瓷粉末的好坏以及烧结工艺直接影响它的性能。现市面使用的陶瓷片主要是25×25、18×18、15×15、12×12。陶瓷片面积越大，介电常数越大，其共振频率越高，接受效果越好。陶瓷片大多是正方形设计，是为了保证在XY方向上共振基本一致，从而达到均匀收星的效果。　　

3、放大电路：承载陶瓷天线的PCB形状及面积。由于GPS有触地反弹的特性，当背景是7cm×7cm无间断的大时，patch天线的效能可以发挥到极致。虽然受外观结构等因素制约，但尽量保持相当的面积且形状均匀。放大电路增益的选择必须配合后端LNA增益。Sirf的GSC3F要求信号输入前总增益不得超过29dB，否则信号过饱和会产生自激。

4、馈点：陶瓷天线通过馈点收集共振信号并发送至后端。由于天线阻抗匹配的原因，馈点一般不是在天线的正中央，而是在XY方向上做微小调整。这样的阻抗匹配方法简单而且没有增加成本。仅在单轴方向上移动称为单偏天线，在两轴均做移动称为双偏。

GPS天线有四个重要参数：增益（Gain）、驻波（VSWR）、噪声系数（Noise figure）、轴比（Axial ratio）。

其中特别强调轴比，它是衡量整机对不同方向的信号增益差异性的重要指标。由于卫星是随机分布在半球天空上，所以保证天线在各个方向均有相近的敏感度是非常重要的。轴比受到天线性能、外观结构、整机内部电路及EMI等影响。

编辑本段GPS天线的选择

大部分厂家均从国内外采购陶瓷部分，配合设计的放大电路。超级智能终端越来越成为大势所趋，狭小的空间对配件的大小提出了很高的要求。目前国内的技术只在15×15以上成熟，10×10以上基本成熟。更小的天线就需要进口。

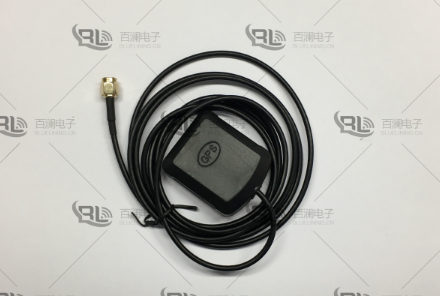

一直持续研发和学习新型GPS天线，外置的GPS天线，我们有十几款外型，可供客户根据安装的不同需求选择相关尺寸，惠州GPS天线厂家在GPS/GSM 组合天线方面也取得可喜的成绩，目前惠州GPS天线厂家百澜电子研发出来的除了GPS/GSM双频组合天线外，还有GPS/GSM/WIFI三频率的组合天线，外型多样，而GPS内置的陶瓷片天线我们成熟的产品分别有25×25、18×18、15×15，现至力于研究小于15×15尺寸的内置天线，以更好的满足客户需求。
