什么是板状天线

发布日期：2020-01-07 作者：点击：

板状天线是一款定向天线，所以，我们必须先了解下什么是定向天线和全向天线，才能明白板状天线的方向性等问题。

定向天线和全向天线的区别天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。根据方向性的不同，天线有全向和定向两种。

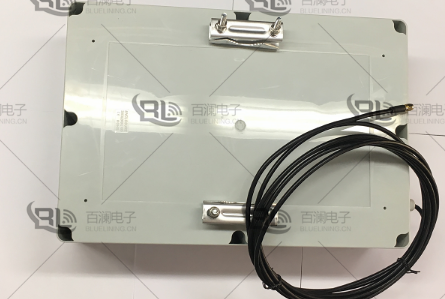

板状天线尺寸

定向天线，在在水平方向图上表现为一定角度范围辐射，也就是平常所说的有方向性，在垂直方向图上表现为有一定宽度的波束，同全向天线一样，波瓣宽度越小，增益越大。定向天线在通信系统中一般应用于通信距离远，覆盖范围小，目标密度大，频率利用率高。有通过反射板的定向天线，也有通过阵列合成而成(成本太高，特别相控阵天线，一个移相器有上千块，一个T/R组件大概上万)，增益可达到20dB以上。在卫星通信中用到高增益螺旋天线。

全向天线 : 全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性，在垂直方向图上表现为有一定宽度的波束，一般情况下波瓣宽度越小，增益越大。全向天线在通信系统中一般应用距离近，覆盖范围大，价格便宜。增益一般在9dB以下。

全向天线的辐射范围比较象一个苹果。覆盖范围大，但是传播距离近。我们也可以这样子来思考全向天线和定向天线之间的关系:全向天线会向四面八方发射信号，前后左右都可以接受到信号，定向天线就好像在天线后面罩一个碗壮的反射面，信号只能向前面传递，射向后面的信号被反射面挡住并反射到前方，加强了前面的信号强度。
